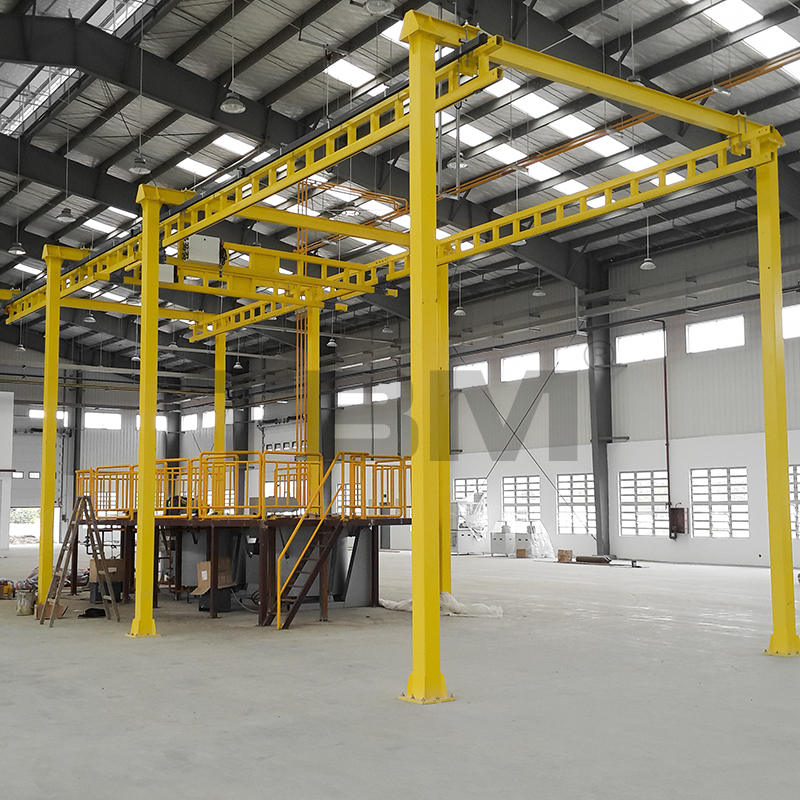

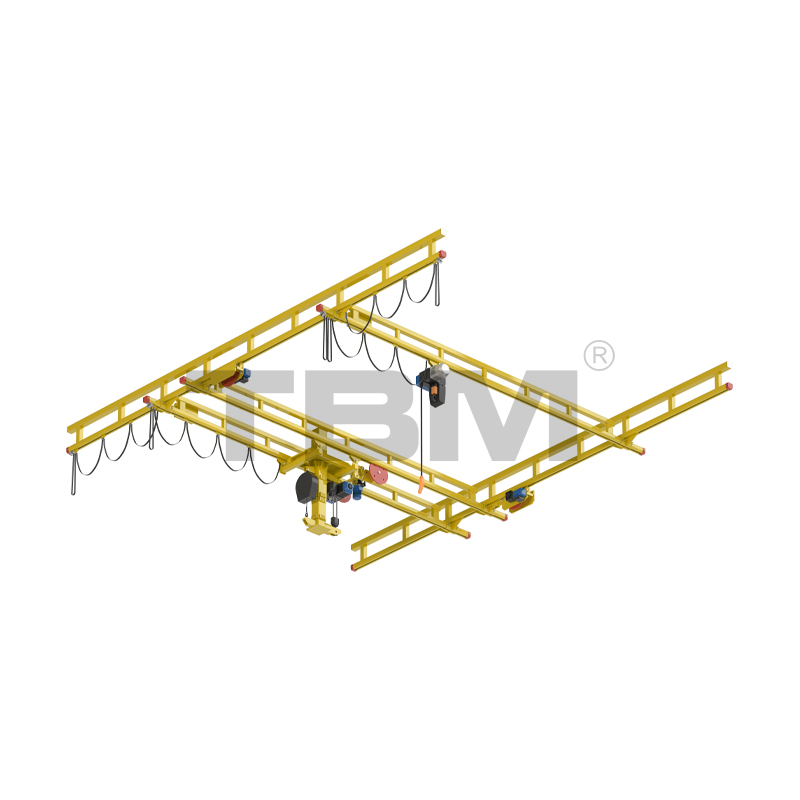

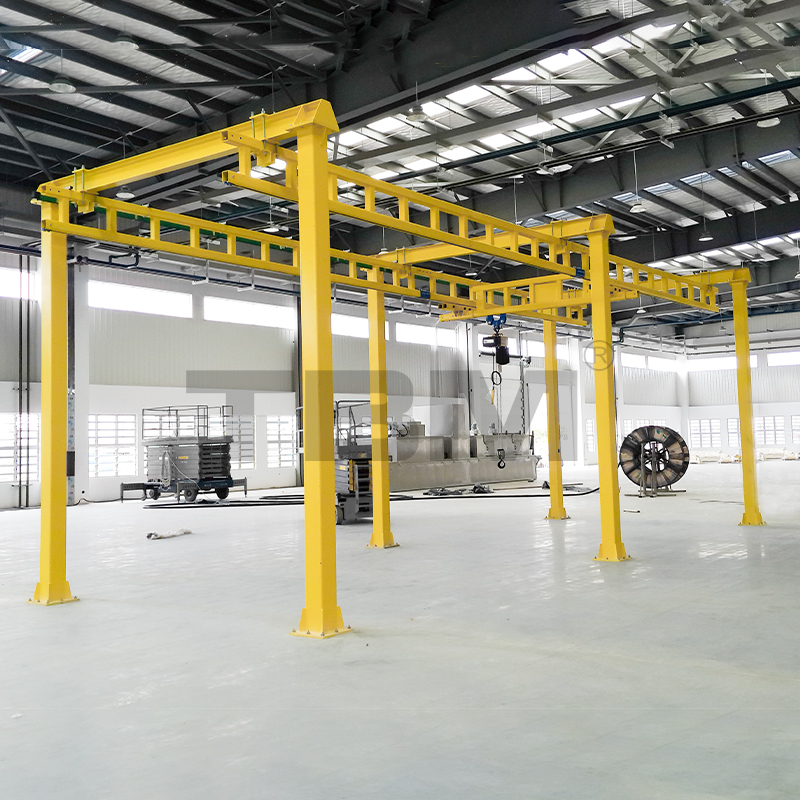

Stive lette kraner

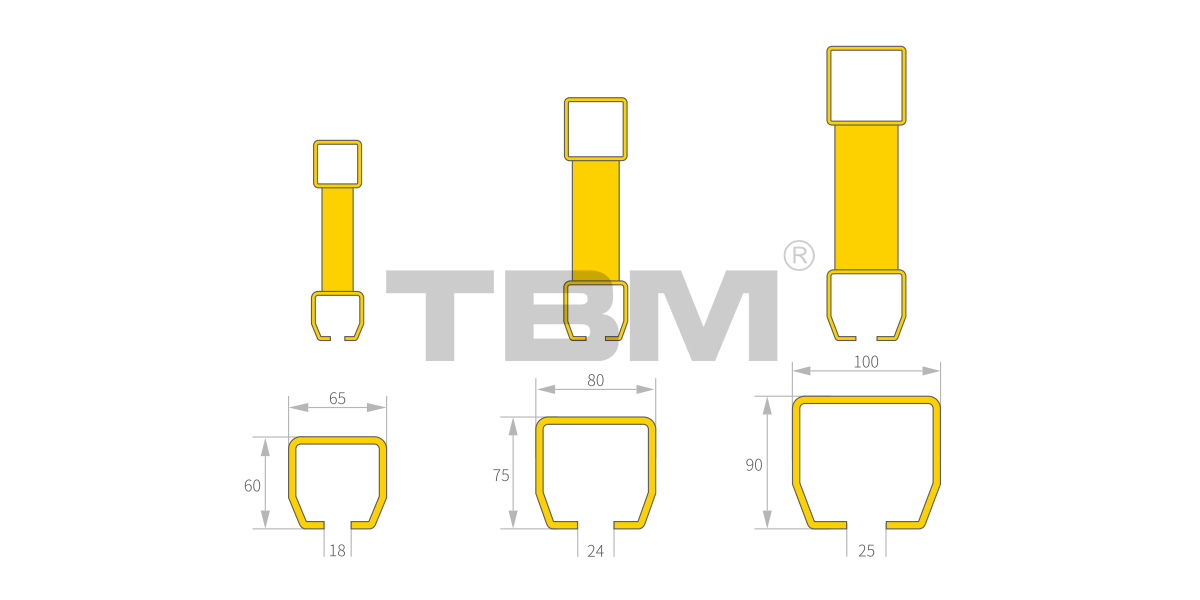

Stive sporstrukturer er truss-type. Tre grundlæggende sportværsnit kan kombineres for at skabe en række truss-konfigurationer. Disse kan skræddersyes til at rumme varierende belastninger og spændvidder ved at justere faktorer såsom størrelsen af ​​den øverste akkord, vævselementer og nederste akkord (spor). Spærkonstruktionens høje belastningsevne, store spændvidde, fremragende stabilitet og attraktive udseende har gjort stive bæltekraner mere og mere populære i den lette og små løfteindustri.

Følgende er flere almindelige strukturelle muligheder:

STIVE KRANKOMPONENTER

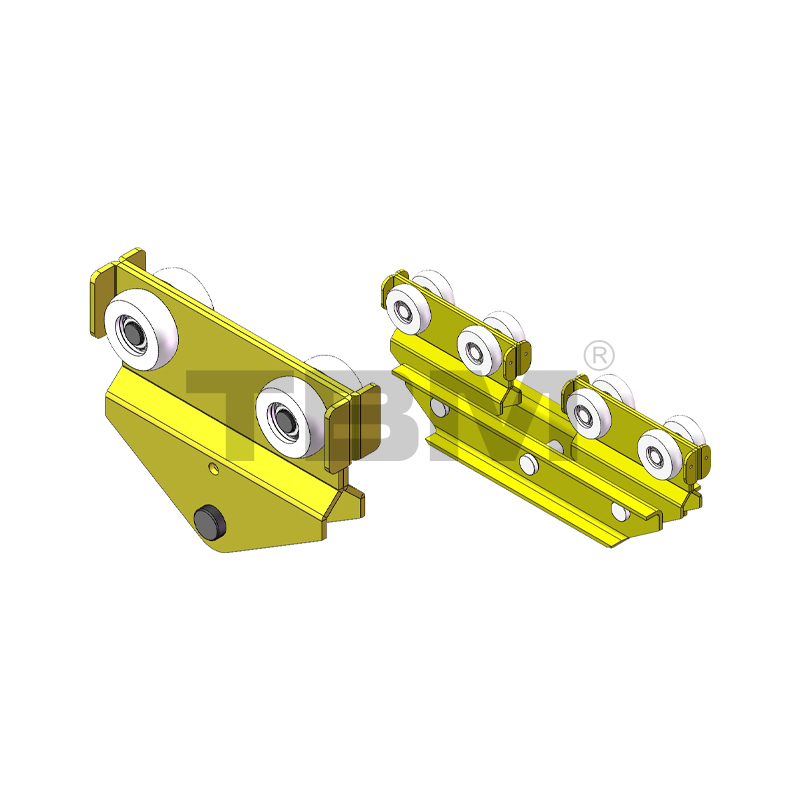

RHT02/05/10/20 Fjernlysvogn
█Fjernbjælkevognen bruges til at hænge løftemekanismer osv. Dens hjul er lavet af højstyrke nylon og har en tilsvarende hældning, så de kan tilpasse sig skinnens slidbane, hvilket sikrer jævn drift og automatisk centrering. Bøjede vinger i begge ender forhindrer vognen i at falde af sporet ved et uheld, hvilket sikrer fuld sikkerhed.

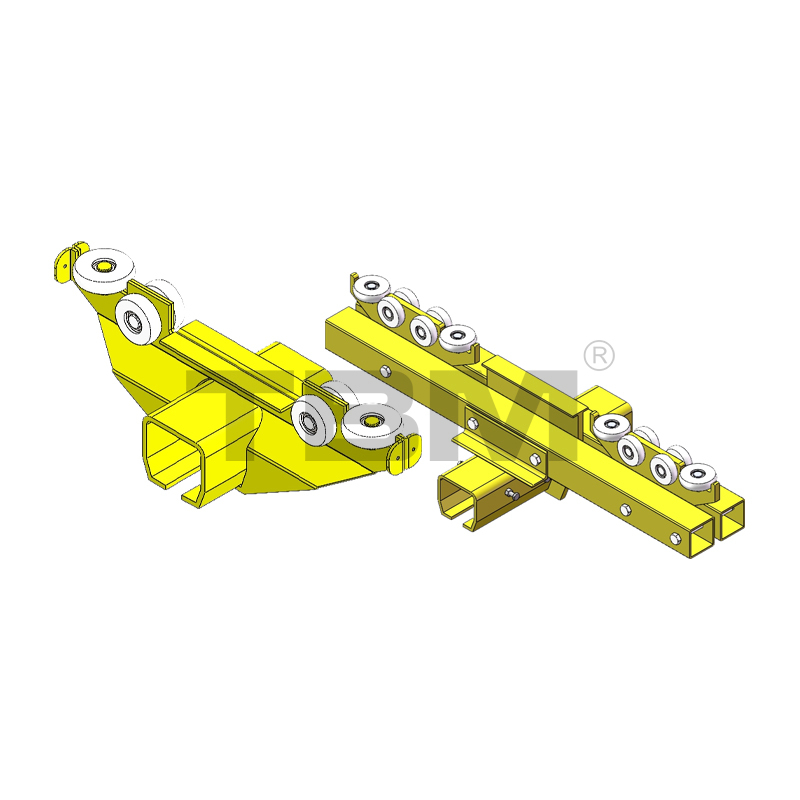

RET02/02L/05/05L/10/10L/20L Enkeltbjælkeskinnevogn
■Forbinder skinnen med fjernlys. Denne stive forbindelse sikrer, at fjernlys forbliver vinkelret på skinnen under bevægelse, hvilket tillader begge sider af strålen at bevæge sig synkront uden at vride.

RET60D/75D/90D Dobbeltbjælkeskinnevogn
I dobbeltdragerkonstruktion er endebjælkevognen integreret for at sikre ensartet afstand mellem de to bjælker.

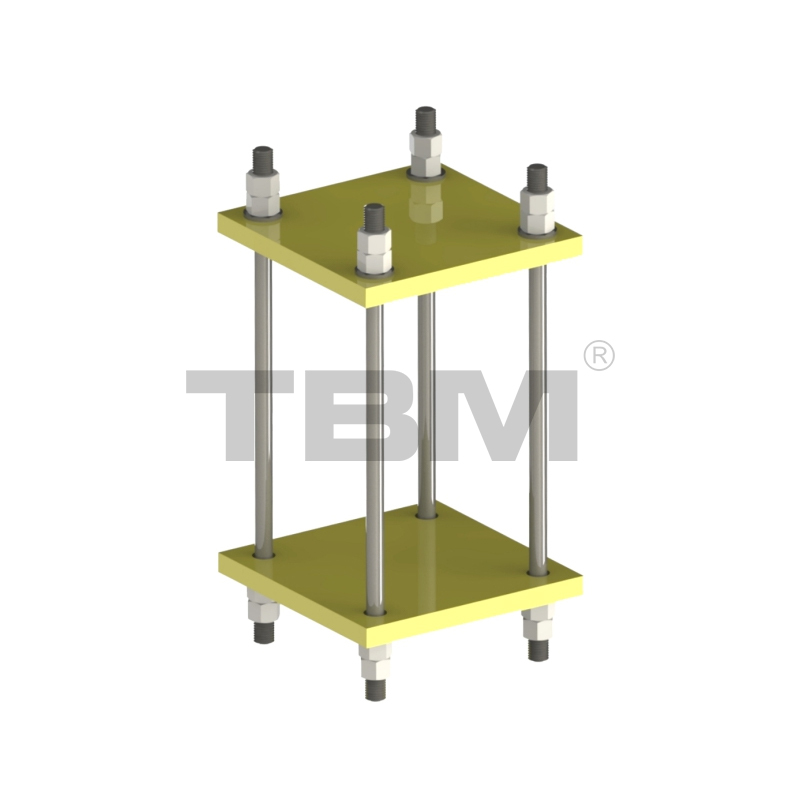

Sporhænger
■Bruges til sikkert at forbinde den øverste korde og tværbjælken på en truss. Størrelsen og tykkelsen af ​​skinneforbindelsens spændeplade varierer afhængigt af belastningen.

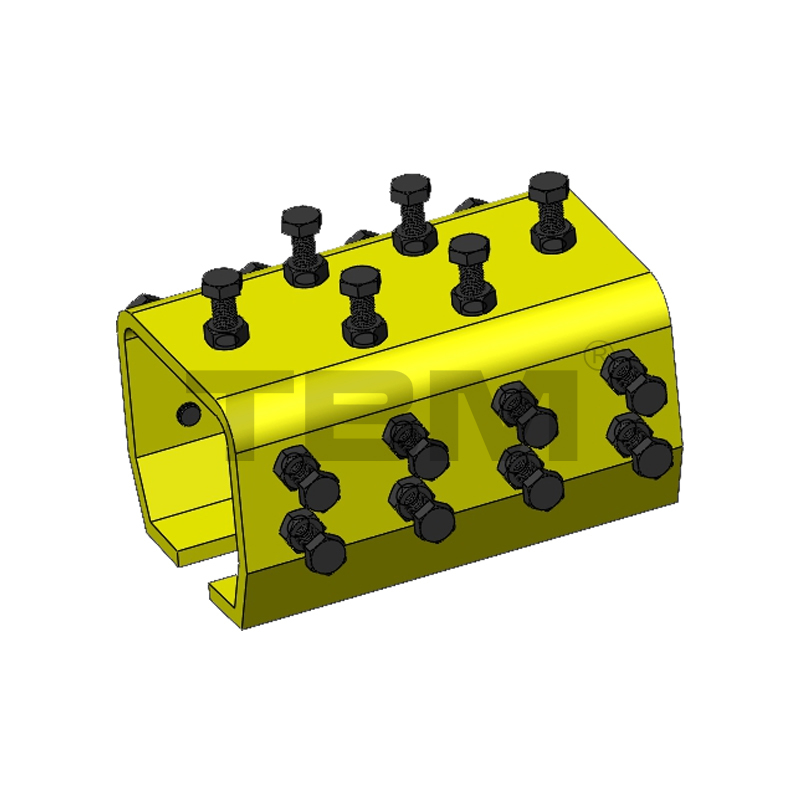

Sporforbindelser
De tre sporforbindelsesmodeller til 60-, 75- og 90-serien er:
RRC02/05/10
[Forbindelser mellem to tilstødende faste skinner. Juster skruerne ovenfor for at sikre en jævn forbindelse mellem de to faste skinner, så vognen kan passere jævnt.]

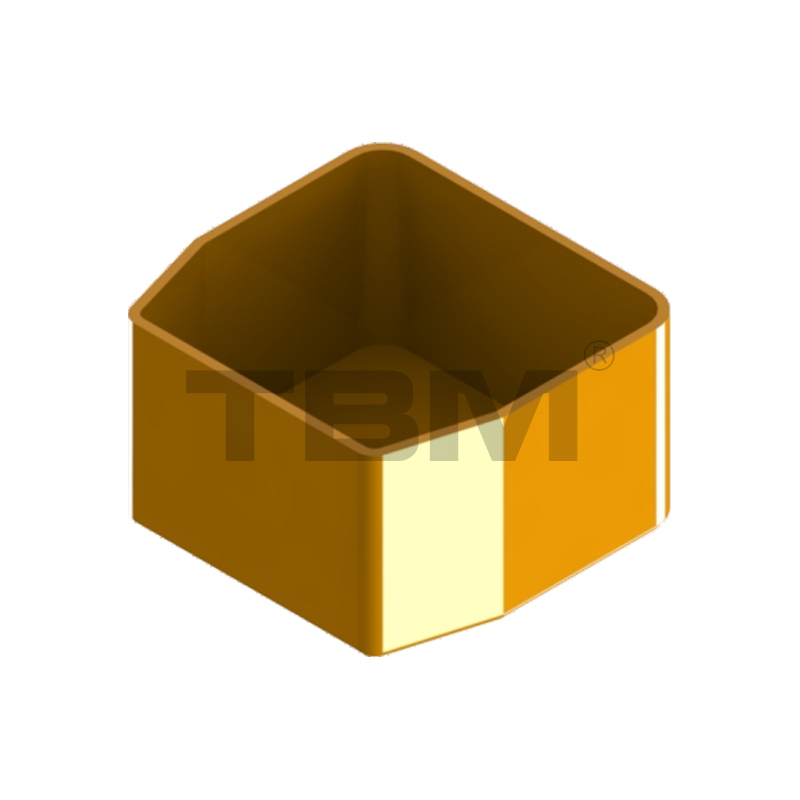

Spor endekapper
De tre modeller med endestykker til 60-, 75- og 90-serien er:
REC02/05/10
■ Sporendekapper bruges til at forhindre støv og fremmedlegemer i at trænge ind og forbedre udseendet.

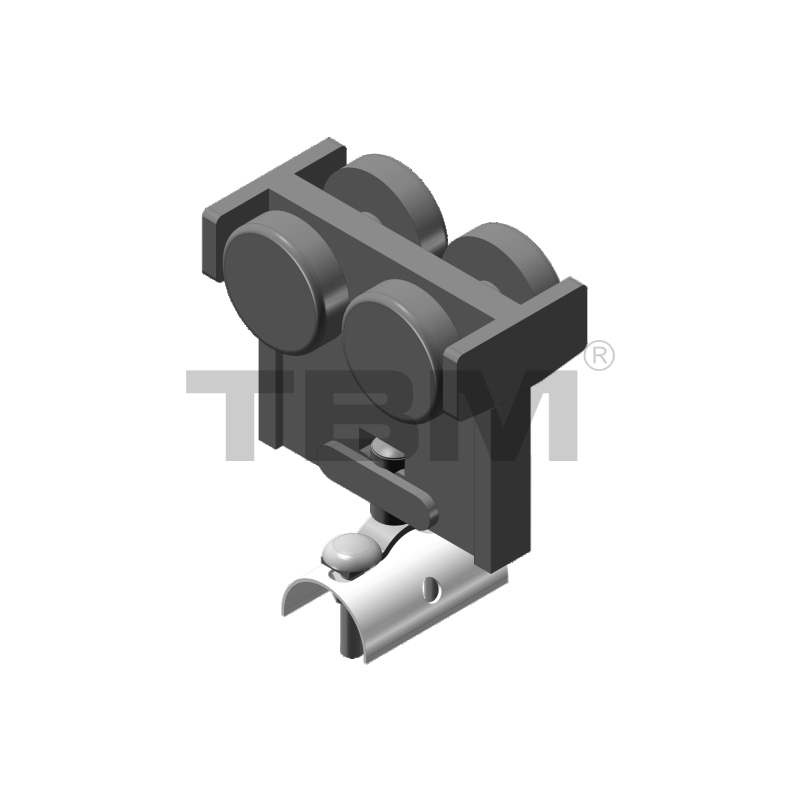

Kabelremskive
Anvendes til at ophænge og trække kabler, mens fjernlys eller hejs er i bevægelse.
RCTO1 Kabelremskive
RCE01 Kabelterminalklemme

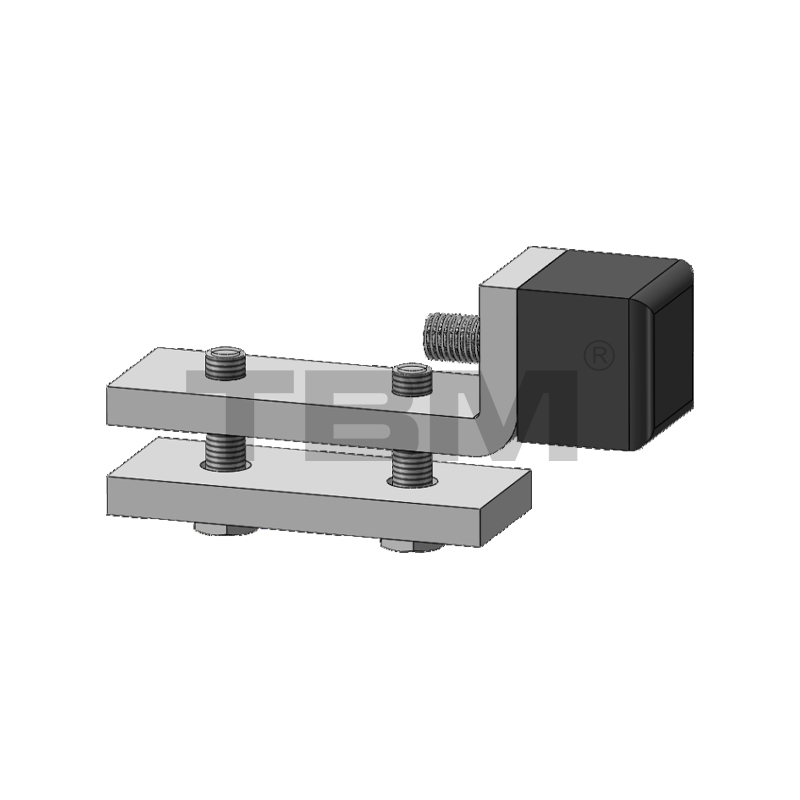

Eksterne stop
■Kompatibel med 60, 75 og 90 sporstørrelser, Model: RAS01
■Justerbare stoppositioner baseret på banens betjeningsområde.

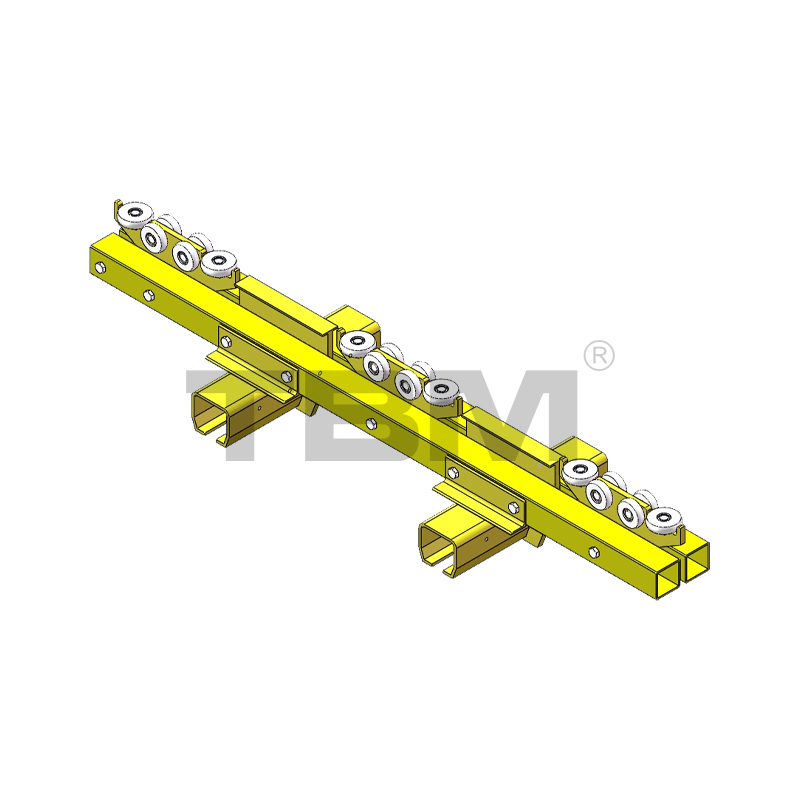

RHT02D/05D/10D/20D Dobbeltbjælkevognsramme
■Standard dobbeltdragers centerafstand er 700 mm (særlige dimensioner fås efter anmodning).
Den dobbelte dragervognsramme fordeler hejselasten jævnt over de to hovedbjælker.

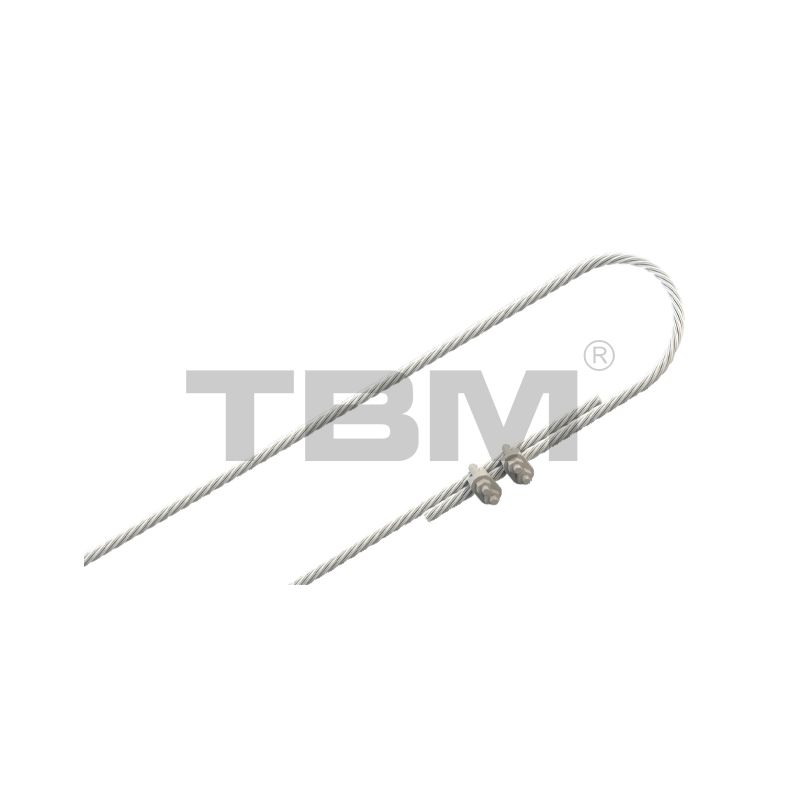

Sekundær beskyttelse
For at forhindre uventede situationer er der installeret sekundære beskyttelsesanordninger på hver fast skinne, hver fjernbjælke og hver hejs. De er kategoriseret som følger:

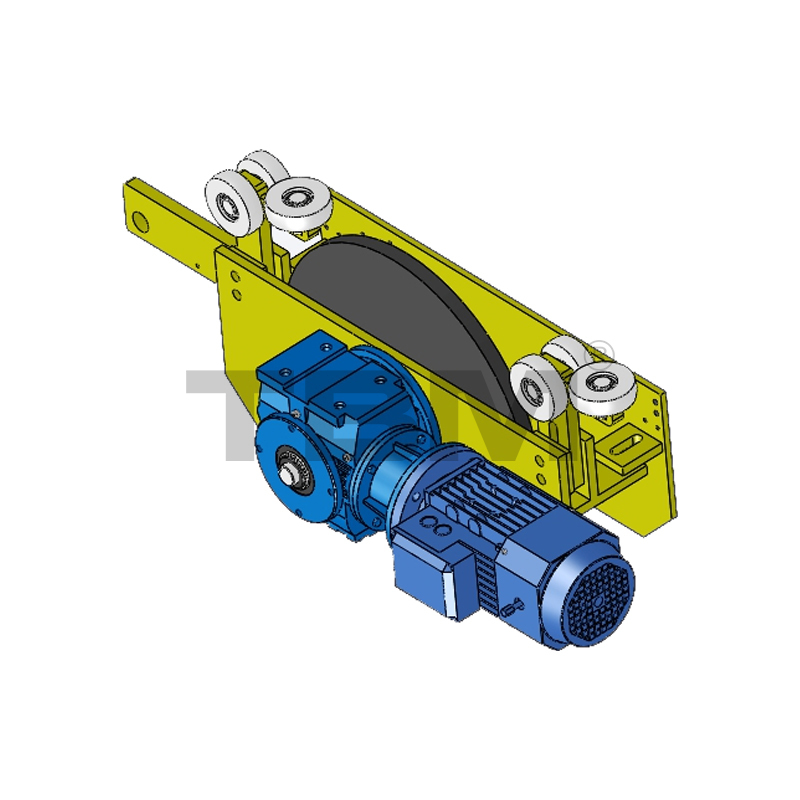

Elektrisk vogn
Når køretilstanden er elektrisk, fjernlys- og hejsedrivenhed.
Motoren kan vælges fra indenlandske eller importerede mærker.
[Standard rejsehastighed: 5-20m/min (variabel frekvens dobbelt hastighed)]

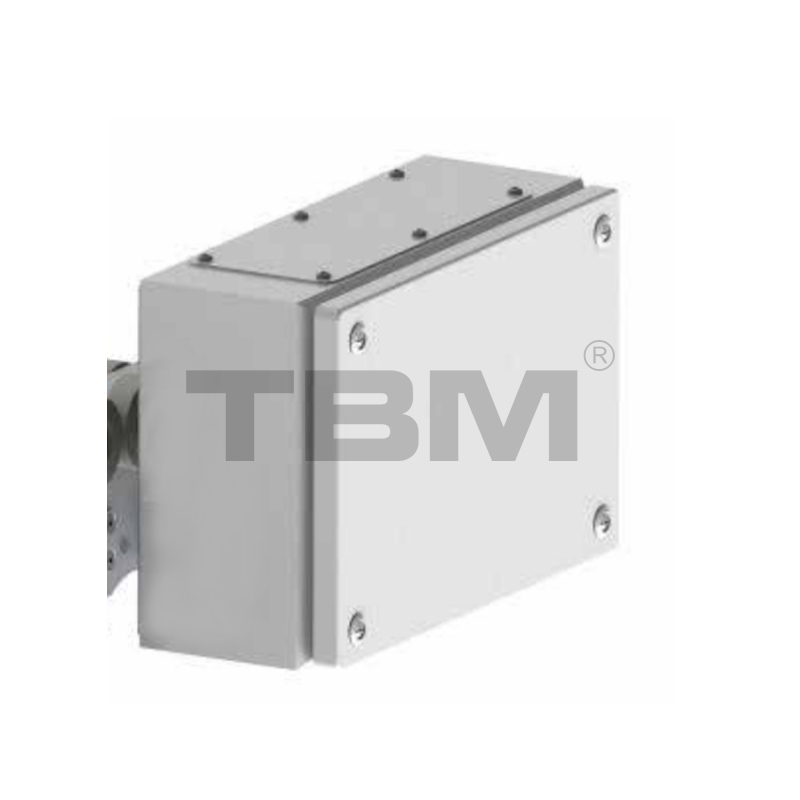

Elektrisk kontrolboks
■Betjeningsenhed til kørsel af køretøjet. Afhængig af kundens krav kan den valgte konfiguration variere.
Standardstyringskonfigurationen er variabel frekvens.

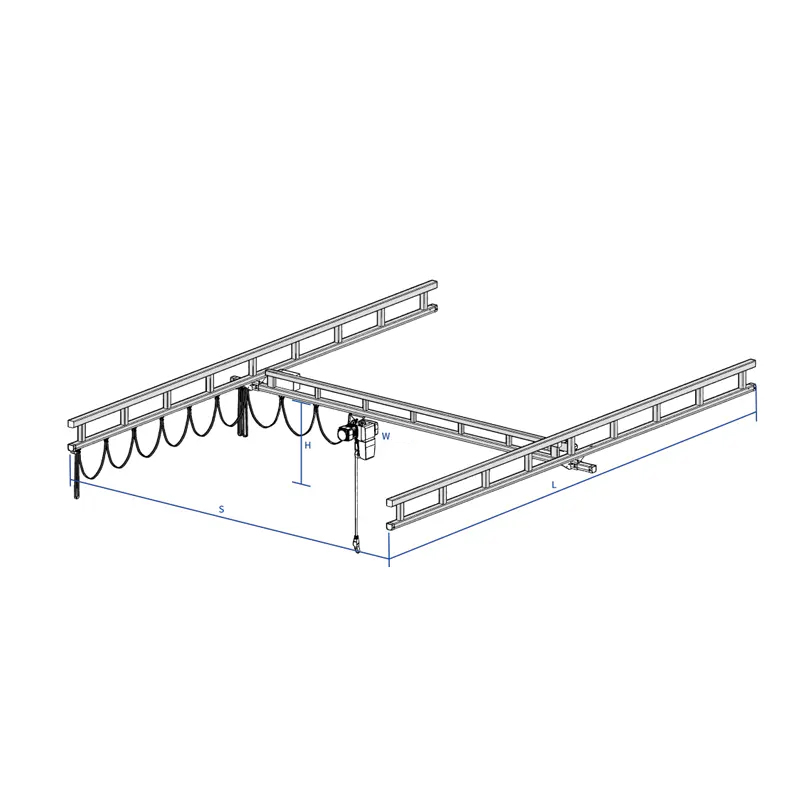

KUNDEINDGANG

· Indlæs m
Belastningen af en enkelt fjernlys, belastningen af hele rammen

· Skinnelængde L
Refererer til længden af de faste skinner på begge sider.

·Girder Span S
Henviser til center-til-center afstanden mellem de to faste skinner. Standard er 250 mm.

· Bjælkehøjde H
Højden på fjernbjælkevognens hejs (til fritstående konstruktioner, normalt beregnet fra jorden eller søjlestøttepunktet).

· Krogdækning
På grund af sin størrelse har udstyret visse blinde vinkler. Brugere skal overveje de faktiske krav til krogdækning. Endvidere skal der reserveres en sikker afstand til installation og drift af udstyr, som kan afvige lidt fra pladsmålene.

· Strukturel type og driftskontrolmetode
Strukturel type refererer til fritstående (fundamenttykkelse) eller ophængt type. Fjernlys kan være enkelt, dobbelt eller teleskopisk, og det nødvendige antal og belastning er også inkluderet. Betjeningsmetoder omfatter manuel, fuldt elektrisk eller elektrisk betjening af vognen og vognen. Strømforsyningsmetoder omfatter fladt kabel, samleskinne eller C-skinne. Kontrolmetoder omfatter håndtagskontrol og fjernbetjening.
